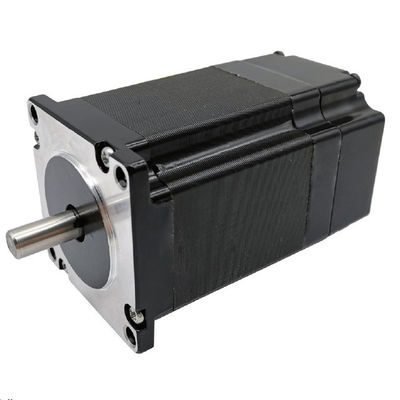

24VDC 3000RPM Brushless Dc Motor 57mm 125W Untuk Mesin Tekstil
Aplikasi:
Motor dc brushless banyak digunakan dalam mesin tekstil, peralatan medis, CNC, otomasi industri, instrumen laboratorium, mesin pengepakan, dll.
Dibandingkan dengan motor sikat, motor dc tanpa sikat memiliki keunggulan interferensi rendah, efisiensi tinggi, kebisingan rendah, masa pakai lama, dan biaya rendah.
57mm motor dc tanpa sikat:
| Barang | Spesifikasi |
| Jenis pelebaran | Bintang/Delta |
| Sudut efek hall | Sudut listrik 120 derajat |
| Kehabisan poros | 0,025mm |
| Permainan radial | 0,06mm/50g |
| Akhiri permainan | 0,05mm / 50g |
| Gaya radial maksimum | 28N/20mm dari flensa |
| Gaya aksial maks | 15N |
| Kelas isolasi | Kelas B |
| kelas IP | IP40 |
| Kekuatan dielektrik | 500VDC selama satu menit |
| Resistansi isolasi | 100MΩmin 500VDC |
Spesifikasi Listrik:
| Model |
Tegangan Terukur (VDC) |
Nilai Arus (A) | Nilai Daya (W) | Nilai Torsi (Nm) | Torsi Puncak (Nm) | Kecepatan Terukur (RPM) | Panjang (mm) | Massa (kg) |
| 57BL60-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 60 | 0,65 |
| 57BL80-230 | 24 | 6.9 | 125 | 0.4 | 1.2 | 3000 | 81 | 0,85 |
| 57BL100-230 | 24 | 10.4 | 188 | 0.6 | 1.8 | 3000 | 102 | 1.1 |
| 57BL60-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 60 | 0,65 |
| 57BL80-340 | 36 | 6.2 | 167 | 0.4 | 1.2 | 4000 | 81 | 0,85 |
| 57BL100-340 | 36 | 9.3 | 251 | 0.6 | 1.8 | 4000 | 102 | 1.1 |
Sambungan Listrik:
| nomor timah | Warna timah | Pengukur timah | Fungsi | Keterangan | ||||
| 1 | merah | UL3266/28AWG | VCC+5VDC | SUPPLY VOLTAGE UNTUK SENSOR HALL | ||||
| 2 | Hitam | GND | TANAH UNTUK SENSOR Aula | |||||
| 3 | Kuning | Aula A | SINYAL Aula A | |||||
| 4 | Hijau | Aula B | SINYAL Aula B | |||||
| 5 | Biru | UL3266/22AWG | Aula C | SINYAL Aula C | ||||
| 1 | Kuning | FASE U | FASE MOTOR U | |||||
| 2 | Hijau | FASE V | FASE MOTOR V | |||||
| 3 | Biru | FASE W | FASE MOTOR W | |||||
Diagram:
