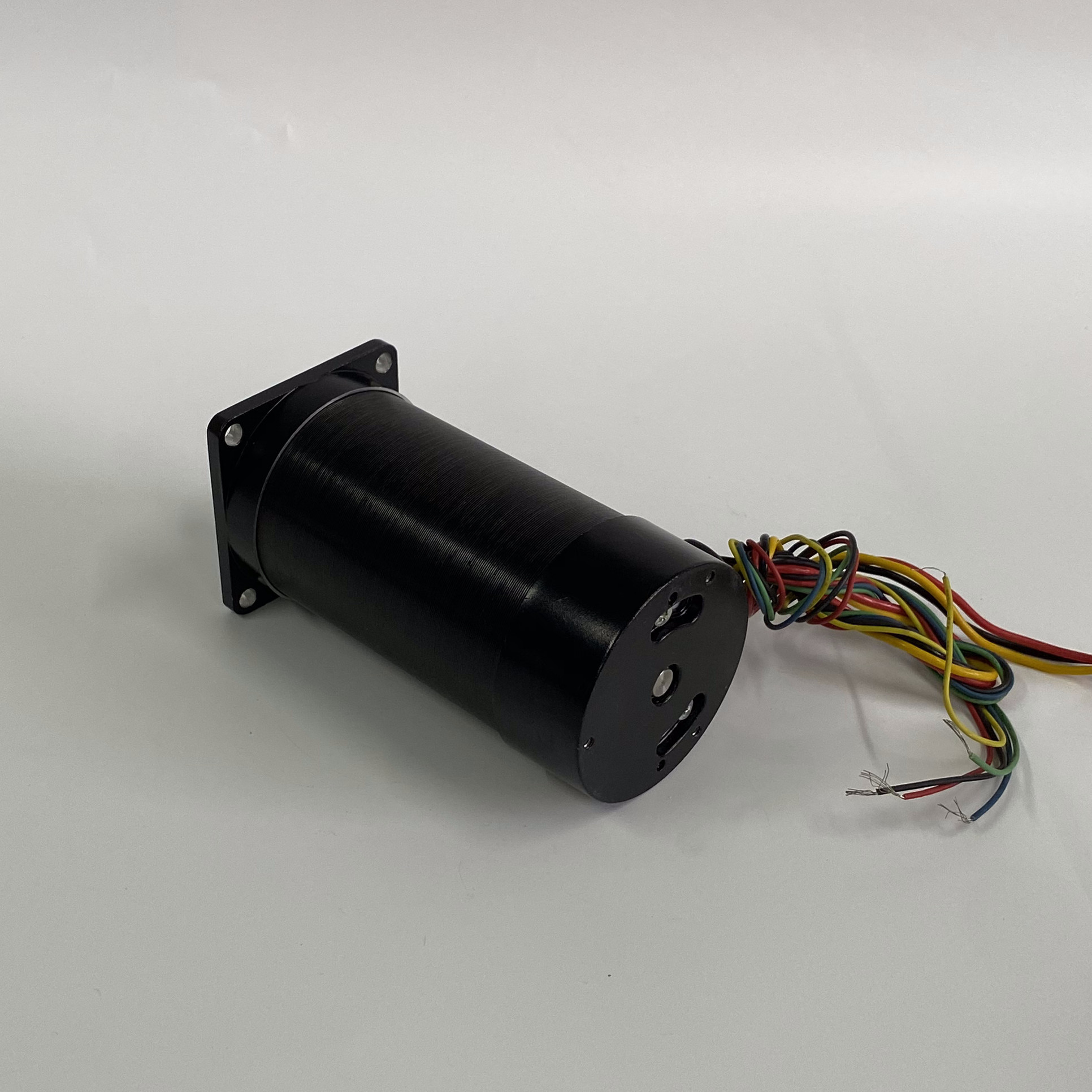

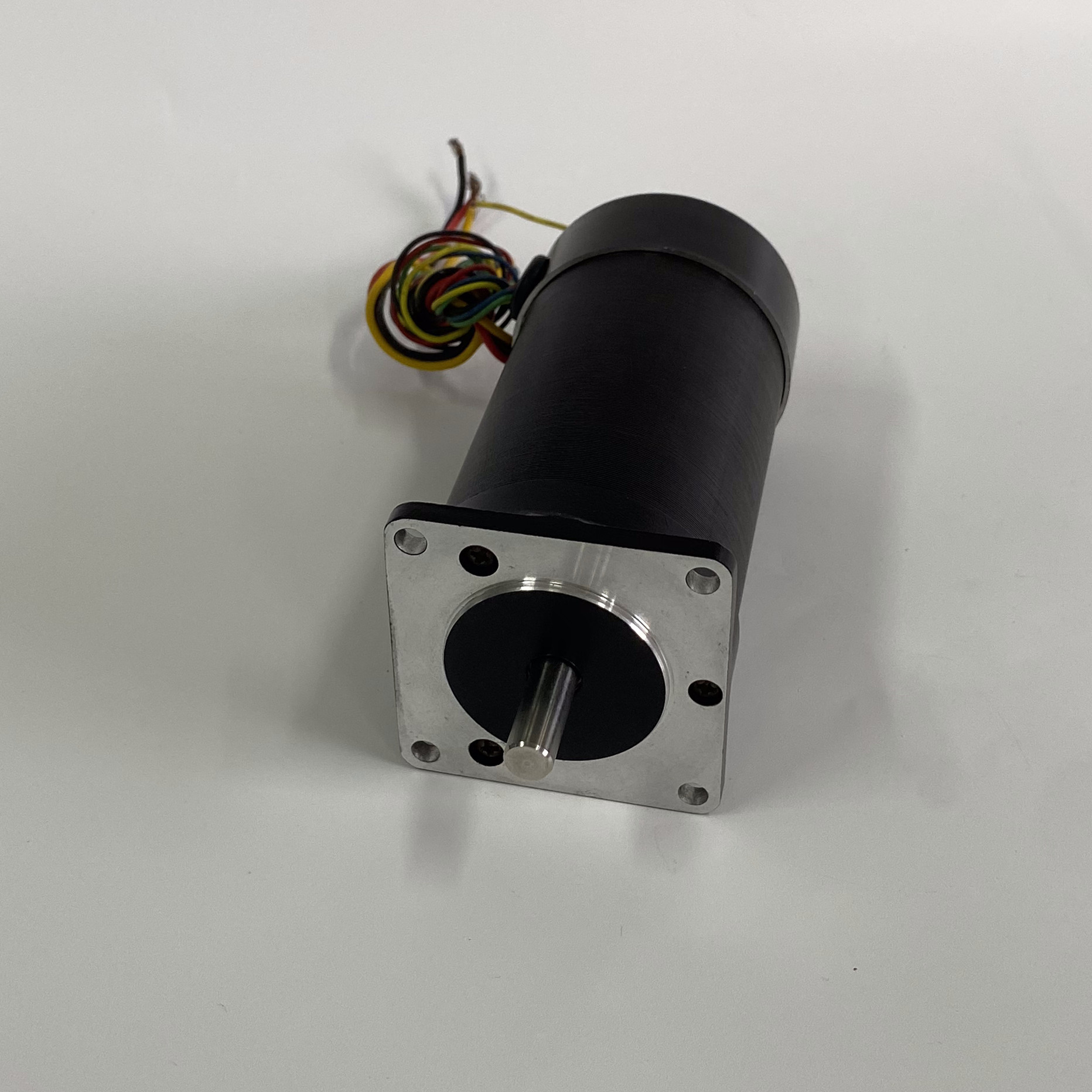

57mm motor dc brushless 24V 3000RPM kecepatan tinggi motor bentuk bulat dc
57mm Bentuk Bulat Brushless Motor DC:
| Barang | Spesifikasi |
| Jenis pelebaran | Bintang/Delta |
| Sudut efek hall | Sudut listrik 120 derajat |
| Kehabisan poros | 0,025mm |
| Permainan radial | 0,06mm/50g |
| Akhiri permainan | 0,05mm / 50g |
| Gaya radial maksimum | 28N/20mm dari flensa |
| Gaya aksial maks | 15N |
| Kelas isolasi | Kelas B |
| kelas IP | IP40 |
| Kekuatan dielektrik | 500VDC selama satu menit |
| Resistansi isolasi | 100MΩmin 500VDC |
Spesifikasi Listrik:
| Model | Nilai Tegangan (VDC) | Nilai Saat Ini (A) | Nilai Daya (W) |
Nilai Torsi (Nm) |
Torsi Puncak (Nm) |
Nilai Kecepatan (rpm) |
Panjang (mm) |
| 57BLY50-230 | 24 | 3.4 | 62 | 0.2 | 0.6 | 3000 | 54 |
| 57BLY70-230 | 24 | 6.9 | 125 | 0.4 | 1.2 | 3000 | 74 |
| 57BLY90-230 | 24 | 10.4 | 188 | 0.6 | 1.8 | 3000 | 94 |
| 57BLY110-230 | 24 | 13.9 | 251 | 0.8 | 2.4 | 3000 | 114 |
| 57BLY50-340 | 36 | 3.1 | 84 | 0.2 | 0.6 | 4000 | 54 |
| 57BLY70-340 | 36 | 6.2 | 167 | 0.4 | 1.2 | 4000 | 74 |
| 57BLY90-340 | 36 | 9.3 | 251 | 0.6 | 1.8 | 4000 | 94 |
| 57BLY110-340 | 36 | 12.4 | 335 | 0.8 | 2.4 | 4000 | 114 |
Sambungan Listrik:
| nomor timah | Warna timah | Pengukur timah | Fungsi | Keterangan | ||||
| 1 | merah | UL3266/28AWG | VCC+5VDC | SUPPLY VOLTAGE UNTUK SENSOR HALL | ||||
| 2 | Hitam | GND | TANAH UNTUK SENSOR Aula | |||||
| 3 | Kuning | Aula A | SINYAL Aula A | |||||
| 4 | Hijau | Aula B | SINYAL Aula B | |||||
| 5 | Biru | UL3266/22AWG | Aula C | SINYAL Aula C | ||||
| 1 | Kuning | FASE U | FASE MOTOR U | |||||
| 2 | Hijau | FASE V | FASE MOTOR V | |||||
| 3 | Biru | FASE W | FASE MOTOR W | |||||
Diagram:
Aplikasi:
Motor dc brushless banyak digunakan dalam mesin tekstil, peralatan medis, CNC, otomasi industri, instrumen laboratorium, mesin pengepakan, dll. Dibandingkan dengan motor sikat, motor dc brushless memiliki keunggulan interferensi rendah, efisiensi tinggi, kebisingan rendah, masa pakai yang lama , dan biaya rendah.
