Nema 23 Langkah Motor Kontrol Loop Tertutup Motor Stepper Loop Tertutup Motor Loop
Apa itu Motor Stepper?
Pengantar:
• Ini adalah perangkat elektromekanis yang mengubah pulsa listrik menjadi gerakan mekanis diskrit.
• Spindel motor stepper berputar dalam langkah-langkah diskrit ketika pulsa listrik diterapkan dalam urutan yang benar.
• Urutan pulsa berhubungan langsung dengan arah putaran poros motor.Kecepatan putaran poros motor berhubungan langsung dengan frekuensi pulsa.Selain itu panjang rotasi secara langsung berkaitan dengan jumlah pulsa input yang diterapkan.
• Seperti yang ditunjukkan ada dua bagian utama yaitu.stator dan rotor.Ia menarik daya untuk kumparan statornya pada tingkat konstan yang tidak berubah dengan kecepatan.
Motor stepper memberikan respons yang sangat baik selama mode start, stop, dan mundur.Ini sangat andal karena tidak ada sikat atau komutator yang digunakan.Waktu hidupnya tergantung pada umur bantalan.Sirkuit kontrol motor stepper sederhana dan berbiaya rendah.
Motor stepper kami banyak digunakan dalam kontrol pencahayaan panggung, pengawasan keamanan, peralatan rumah tangga,peralatan video, laserworkstation, mesin ukir, otomotif, otomatisasi kantor, mainan pintar,mesin dikontrol digital dan instrumen medis.
nema 23 model hybrid easy-servo :
| Seri |
Model |
Sudut langkah |
Saat ini |
Perlawanan |
Induktansi |
Memegang Torsi |
Panjang |
| A |
±10% |
±20% mH |
NM |
mm |
| nema23 |
DW57HSE2N-D25 |
1,8 ° |
4 |
0,5 |
1.8 |
2 |
76 |
| nema24 |
DW60HSE3N-D25 |
5 |
0,45 |
1.8 |
3 |
88 |
| nema34 |
DW86HSE4N-BC38 |
6 |
0,45 |
3.7 |
4 |
82 |
| DW86HSE8N-BC38 |
0,44 |
3.7 |
8 |
118 |
| DW86HSE12N-BC38 |
0,45 |
5.2 |
12 |
156 |

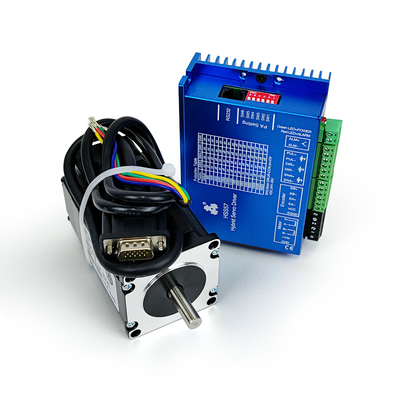

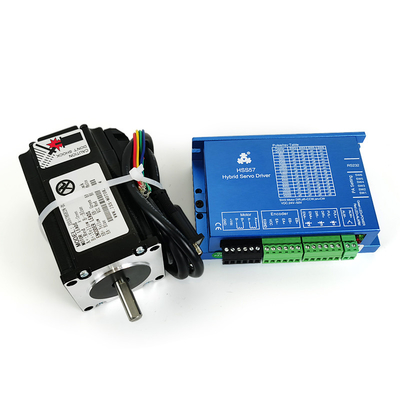

Tutup Loop Driver HSS57
Fitur
1. Koreksi kesalahan posisi dan tidak pernah kehilangan langkah.
2. Respon cepat dan akselerasi sempurna, torsi tinggi pada kecepatan tinggi.
3. Penyesuaian arus otomatis berdasarkan beban, kenaikan suhu yang lebih rendah
4. Fungsi perlindungan arus berlebih, tegangan berlebih, dan posisi perbedaan ultra
5. Frekuensi respons pulsa bisa mencapai 200KHZ
6. 16 macam pilihan microsteps, tertinggi 51200 microsteps/rev.
7. Drive Nema 23 series2.0N.m motor stepper loop tertutup
8. Rentang tegangan: DC24V-50V
Changzhou Jinsanshi mekatronika Co, Ltd, mengekspor motor stepper, motor servo, motor spindel,motor BLDCdan sopir mereka, PKS.Kami spcialize di bidang ini selama bertahun-tahun, dengan kekuatan kualitas tinggi dan harga yang kompetitif di Cina.
Kami memiliki departemen teknis kami sendiri dan kami mengembangkan berbagai model motor stepper, kami juga memiliki gambar lengkap untuk motor kami.
Kami dapat menyediakan proposal teknis lengkap untuk proyek Anda.
Pertanyaan tentang motor stepper, silakan hubungi saya secara online atau kirimi saya surat.Kami akan menjawab Anda dalam waktu 2 hari!
Sedang belajar:
Motor stepper bekerja berdasarkan prinsip bahwa rotor sejajar pada posisi tertentu dengan gigi kutub eksitasi dalam rangkaian magnetik.Jalur reluktansi minimum ada dengan kutub eksitasi Eksitasi tergantung pada jumlah pulsa input.Ini menggerakkan rangkaian gerakan langkah sebagai respons terhadap rangkaian pulsa input.
Output motor stepper sepenuhnya ditentukan oleh jumlah pulsa input yang diberikan ke sistem.Gerakan langkah dapat berupa sudut atau linier dan dapat berupa searah jarum jam atau berlawanan arah jarum jam.Setiap input pulsa menggerakkan satu gerakan langkah dan setiap putaran motor langkah terdiri dari sejumlah gerakan langkah diskrit.
