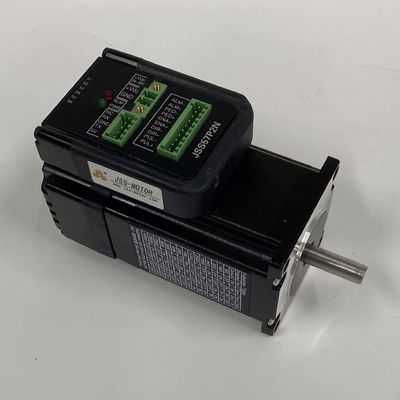

Motor Stepper Terintegrasi Nema 23 2N.M Dengan Motor Servo Langkah Encoder
Nema 23 motor stepper terintegrasi loop tertutup:
Fitur:
1. Motor dan driver terintegrasi, lebih mudah untuk koneksi kabel
2. Koreksi kesalahan posisi dan tidak pernah kehilangan langkah
3. Respon cepat dan akselerasi sempurna, torsi tinggi pada kecepatan tinggi
4. Arus otomatis yang dapat disesuaikan berdasarkan beban, kenaikan suhu yang lebih rendah
5. Arus berlebih, tegangan berlebih, dan fungsi perlindungan perbedaan ultra posisi
6. Frekuensi respons pulsa dapat mencapai 200KHZ
7. 16 macam pilihan microsteps, tertinggi 51200 microsteps/rev
8. Rentang tegangan: DC24V-48V
9. Memegang torsi: 2N.m
10. Baris encoder: 1000PPR
11. Ukuran bingkai: 57 * 57mm
Lingkungan Operasi dan Spesifikasi lainnya
- Pendinginan: Pendinginan Alami atau Pendinginan paksa
- Lingkungan: Hindari debu, kabut minyak dan gas korosif
- Suhu Sekitar: 0℃ - 40℃
- Kelembaban: 40% RH - 90% RH
- Suhu Operasi (Heat Sink): 70℃ Max
- Getaran: 10-50Hz / 0,15mm
- Suhu Penyimpanan: -20℃ - 65℃
Parameter Listrik:
| Model |
sudut langkah |
saat ini (A) |
resistensi (Ω) |
induktansi (mH) |
menahan torsi (Nm) |
panjang motor (mm) |
garis pembuat kode (ppr) |
berat (kg) |
| JSS57P1N |
1,8 ° |
4.2 |
0.4 |
1.2 |
1.2 |
56 |
1000 |
1 |
| JSS57P2N |
1,8 ° |
4.2 |
0,5 |
1.8 |
2 |
76 |
1000 |
1.3 |
| JSS57P3N |
1,8 ° |
4 |
0,7 |
3 |
3 |
112 |
1000 |
2 |
Menggunakan lingkungan dan parameter
| metode pendinginan |
Pendinginan alami atau heat sink eksternal |
| Gunakan lingkungan |
Gunakan kesempatan |
Cobalah untuk menghindari debu, minyak dan gas korosif |
| Suhu |
0~40℃ |
| Kelembaban |
40~90% RH |
| Getaran |
5.9m/s2Maks |
| Suhu penyimpanan |
-20℃~80 |
Dimensi Motor:
Kurva Torsi:
Pilihan langkah mikro:
| Micorstep/rev |
SW3 |
SW4 |
SW5 |
SW6 |
| Bawaan (400) |
pada |
pada |
pada |
pada |
| 800 |
mati |
pada |
pada |
pada |
| 1600 |
pada |
mati |
pada |
pada |
| 3200 |
mati |
mati |
pada |
pada |
| 6400 |
pada |
pada |
mati |
pada |
| 12800 |
mati |
pada |
mati |
pada |
| 25600 |
pada |
mati |
mati |
pada |
| 51200 |
mati |
mati |
mati |
pada |
| 1000 |
pada |
pada |
pada |
mati |
| 2000 |
mati |
pada |
pada |
mati |
| 4000 |
pada |
mati |
pada |
mati |
| 5000 |
mati |
mati |
pada |
mati |
| 8000 |
pada |
pada |
mati |
mati |
| 10000 |
mati |
pada |
mati |
mati |
| 20000 |
pada |
mati |
mati |
mati |
| 40000 |
mati |
mati |
mati |
mati |
Diagram pengkabelan:
Kami menggunakan bahan baku berkualitas tinggi untuk memastikan kualitas motor, kinerja yang lebih baik, umur pemakaian yang lama:
Aplikasi:
Motor stepper banyak digunakan pada mesin ukiran, mesin tekstil, printer 3D, peralatan medis, peralatan lampu panggung, robot, CNC, air mancur musik, dan peralatan otomatis industri lainnya.
1. T: Dapatkah saya mendapatkan beberapa sampel?
A: Kami merasa terhormat untuk menawarkan sampel untuk pemeriksaan kualitas.
2. T: Apakah Anda memiliki stok produk?
A: Produk kami diproduksi sesuai pesanan Anda kecuali produk normal.
3. Q: apa waktu pengiriman?
A: Biasanya memakan waktu sekitar 7 hari kerja, tetapi waktu pengiriman yang tepat mungkin berbeda untuk pesanan yang berbeda atau pada waktu yang berbeda.
4. T: Bagaimana pabrik Anda melakukan kontrol kualitas?
A: Kualitas adalah prioritas.Kami selalu mementingkan kontrol kualitas dari awal hingga akhir produksi.
Setiap produk akan sepenuhnya dirakit dan diuji dengan cermat sebelum dikemas.
5. T: Apa ketentuan garansi Anda?
A: Kami menawarkan ketentuan garansi yang berbeda untuk produk yang berbeda.Silahkan kontak dengan kami untuk rincian.
